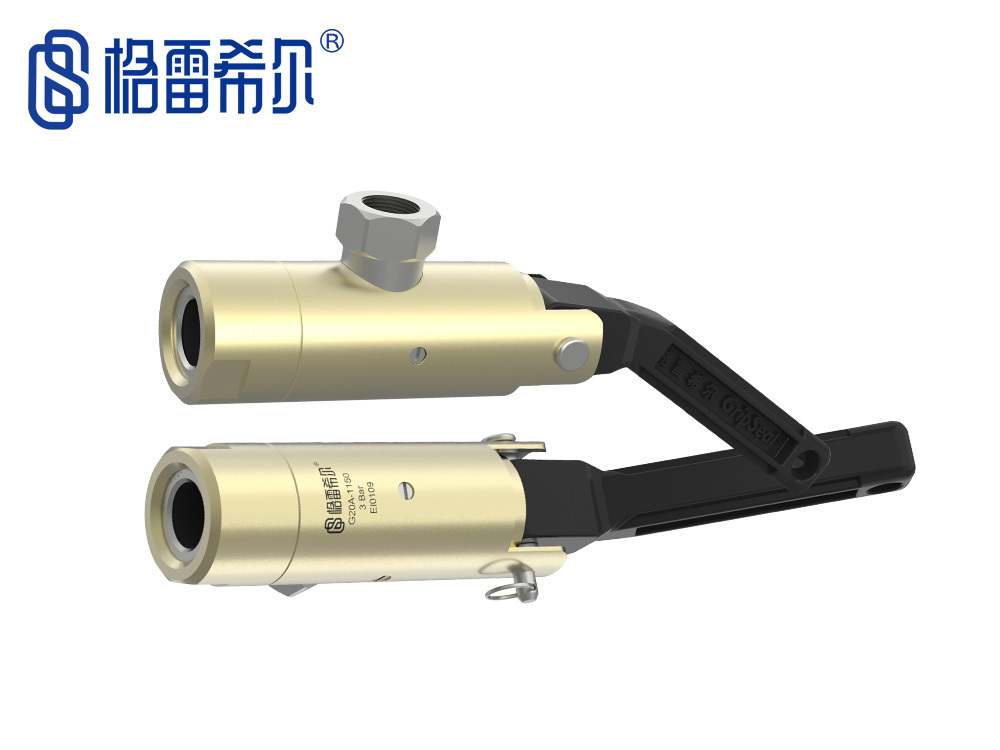

直管密封測試接頭

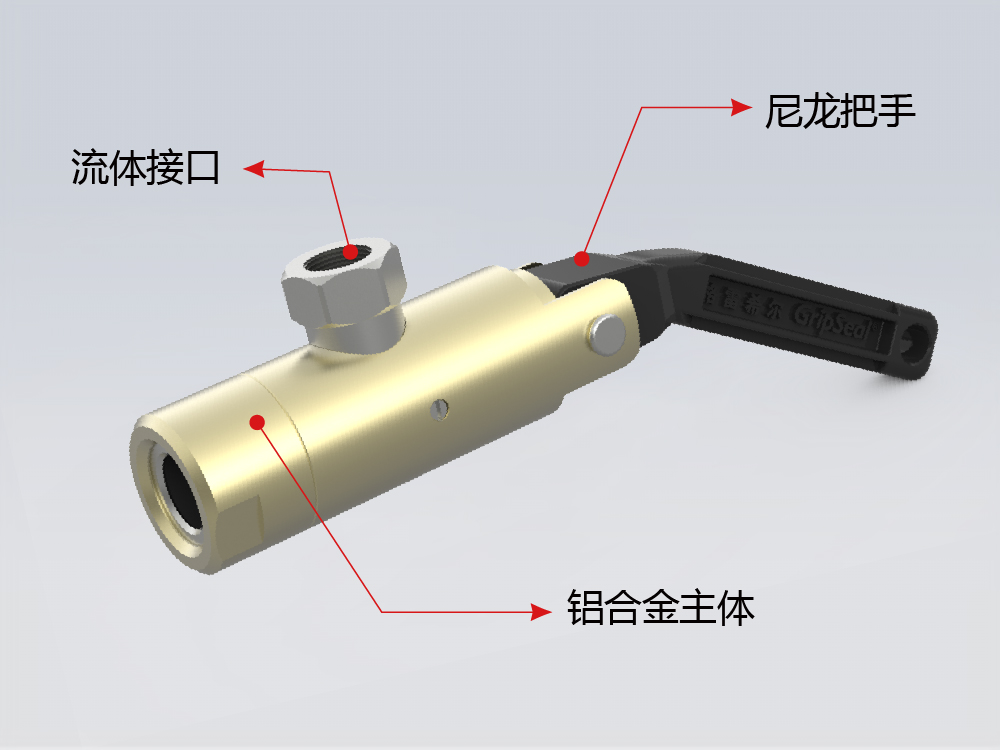

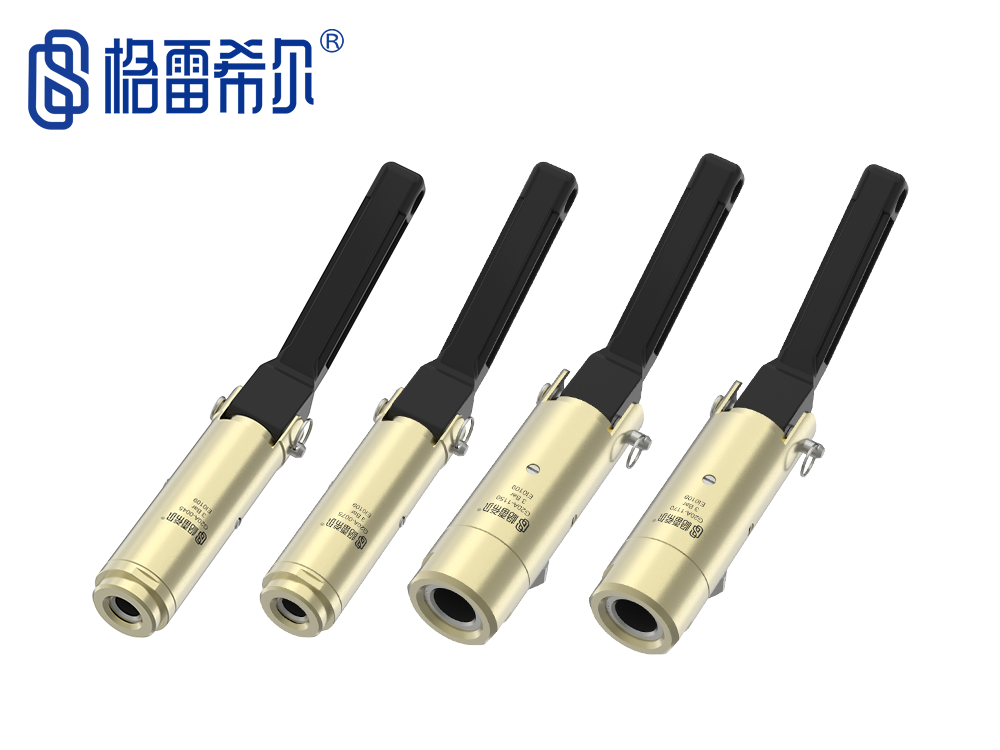

G20A系列低壓密封測試接頭

密封方式：外包式

密封范圍：0.8mm-23mm

產品分類：直管密封測試接頭

產品描述：G20系列低壓外包式密封測試接頭適用于測試氣壓 3Bar 以下的管件密封，采用密封圈膨脹的···

在線訂購

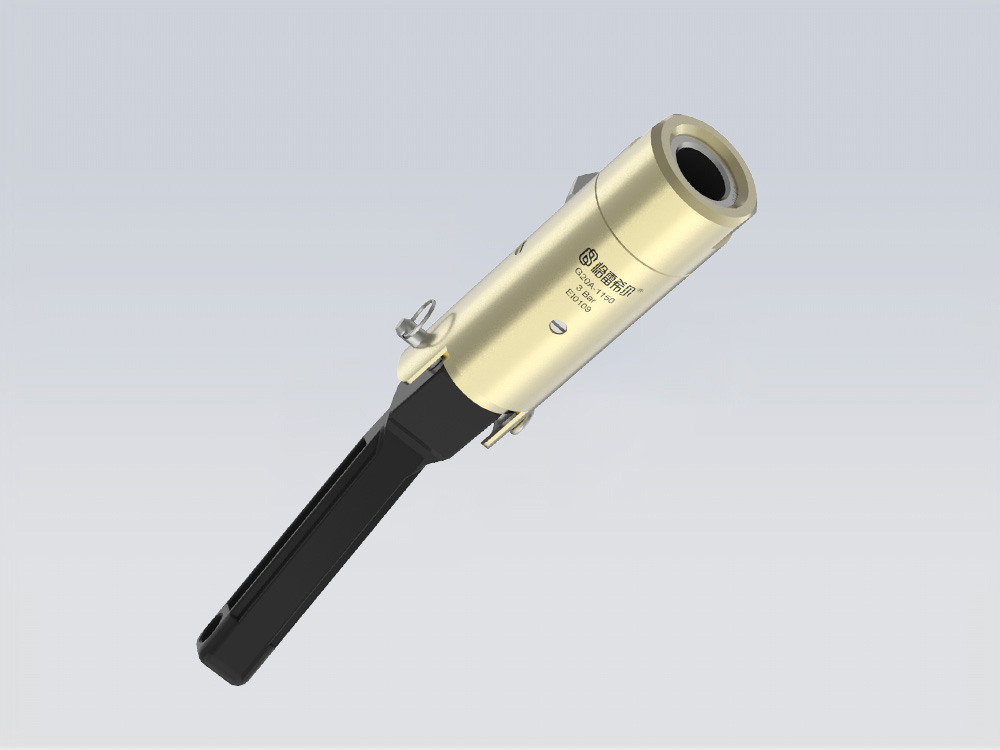

G20A系列低壓外包式密封測試接頭適用于測試氣壓 3Bar 以下的管件密封，采用密封圈膨脹的方式對連接管件形成徑向密封面，密封效果好，對測試件外觀不會造成任何損傷。尾端把手式操作，操作簡單，配置調節螺母，方便調節密封圈壓縮量，增大了快速接頭的適應范圍。

產品視頻

PRODUCT VIDEO

密封連接方案

SEALING CONNECTION SCHEME

	& 通過設置傳感器的位置，提前判斷連接是否到位
	& 通過高集成自動化測試，最大化提升產量能力
	& 自動化操作精準可靠
	& 消除因連接失敗導致的浪費
	& 改善整個測試工序的穩定

產品參數

PRODUCT PARAMETERS

& 操作壓力：從真空到8Bar
& 密封范圍：10mm~34mm
& 插入尺寸：1、2號主體：15mm，3、4號主體：30mm
& 流量接口：G1/8, G1/4, G1/2
& 主體材料：鋁合金/不銹鋼
& 主密封圈：氯丁橡膠/硅橡膠
& 內密封圈：丁腈橡膠
& 操作溫度：-20℃至120℃

產品特點

Product features

G20A密封接頭特點1

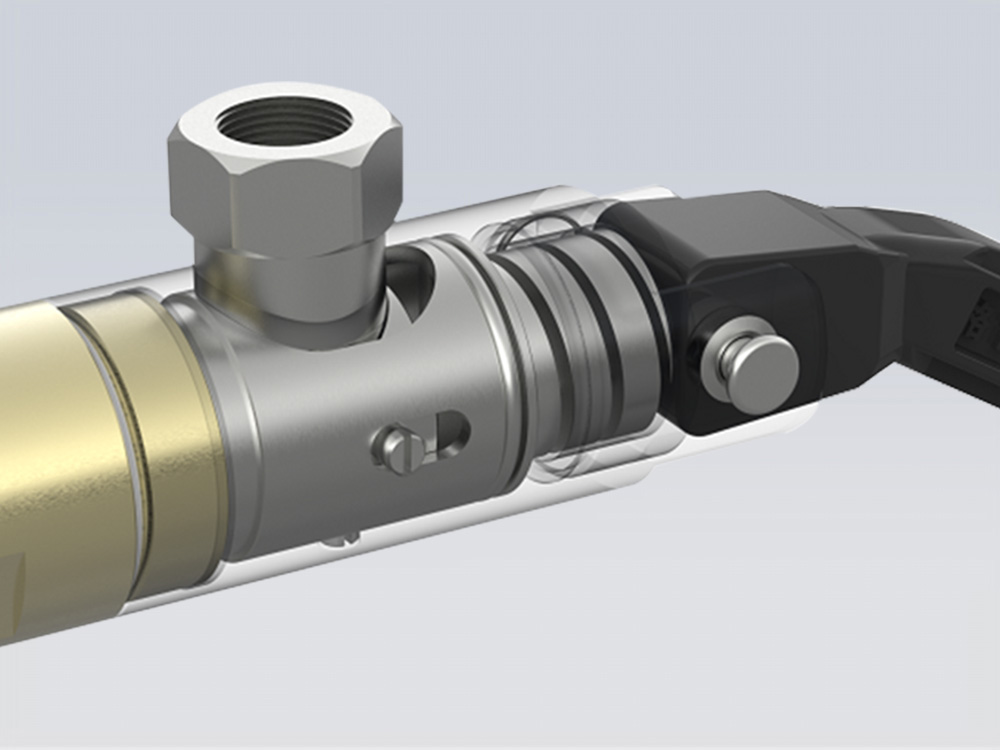

G20A密封接頭特點2

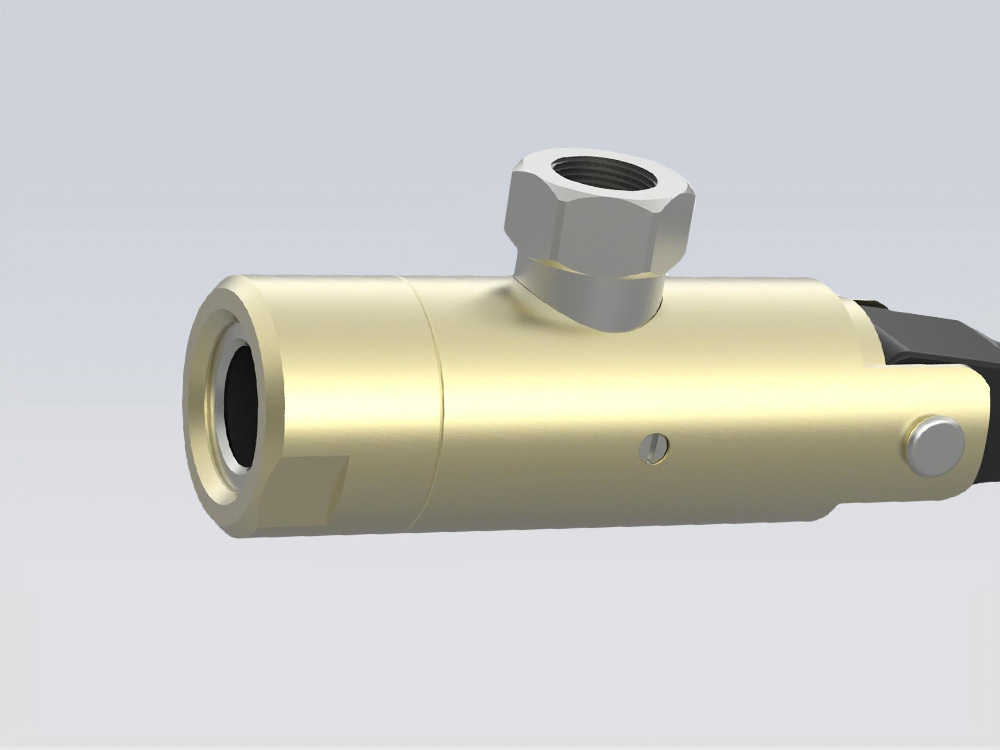

G20A密封接頭特點3

G20A密封接頭特點4

G20A密封接頭特點5

無損傷：

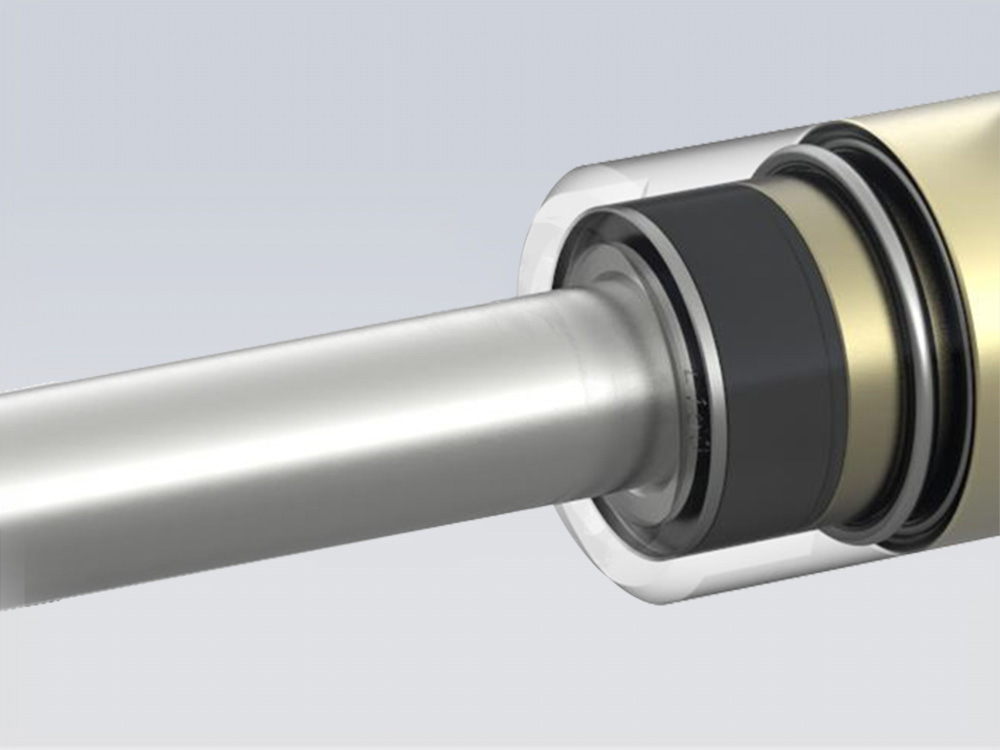

密封圈接觸面封面，沒有硬物接觸，對測試管件無刮傷，多種密封圈材質可選

調節螺母：

用來控制密封圈的膨脹量，適配范圍更廣

鋁合金主體：

輕便堅固，操作強度低

維護簡單：

無需工具即可拆卸，方便后期進行維護

把手操作：

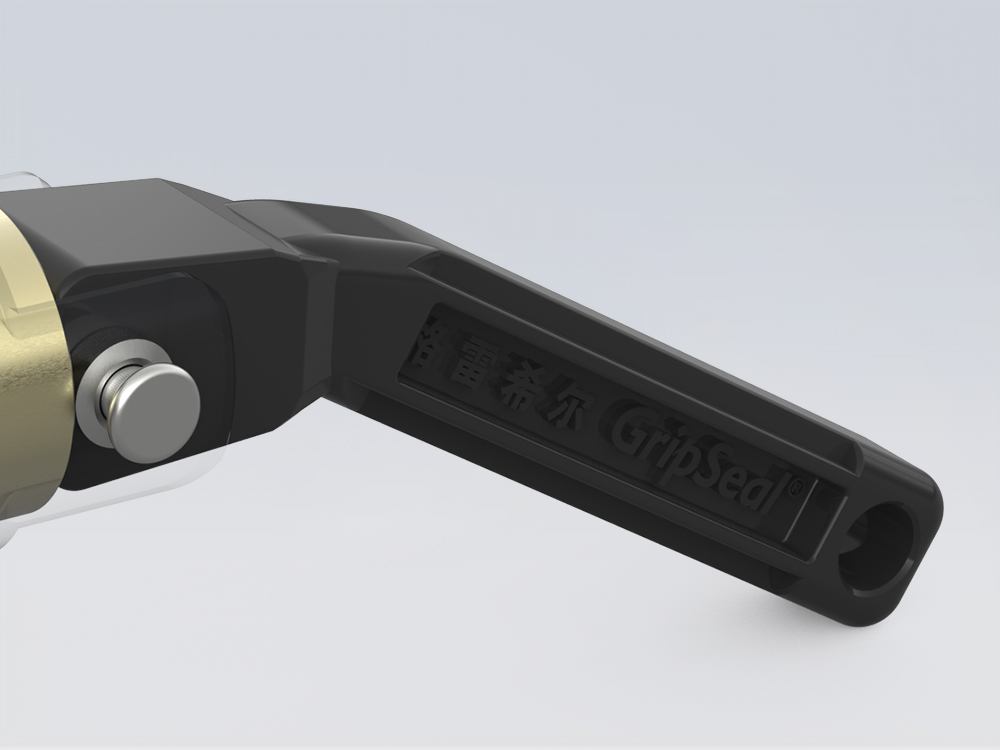

輕便耐磨，降低操作強度，簡單省力

操作方式

Operation mode

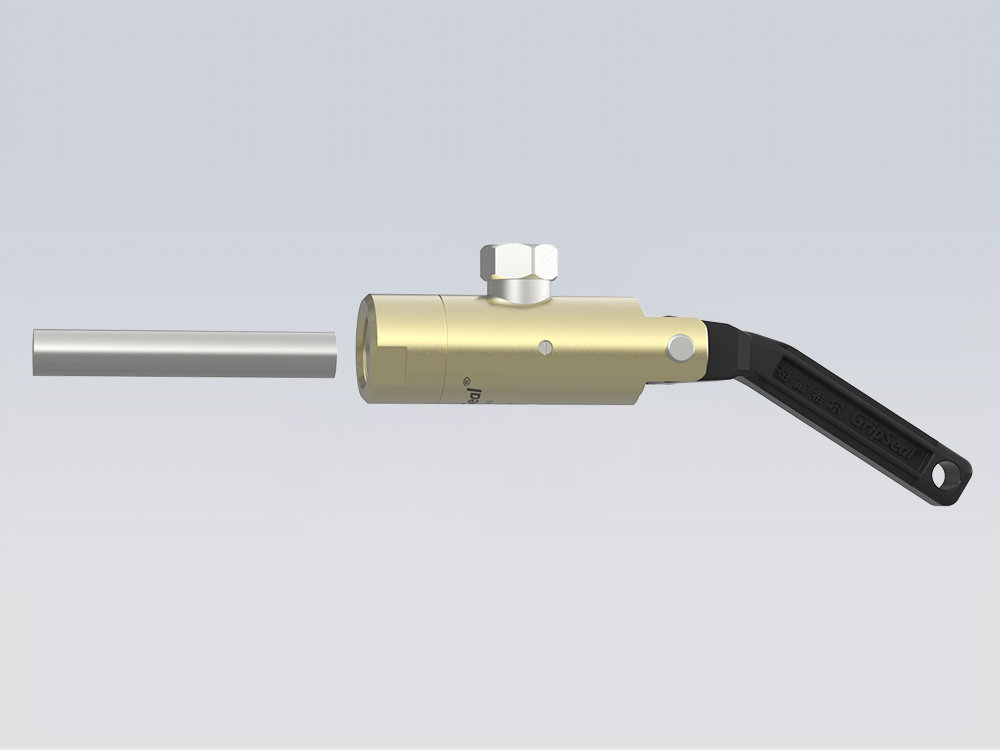

G20A密封接頭操作步驟1

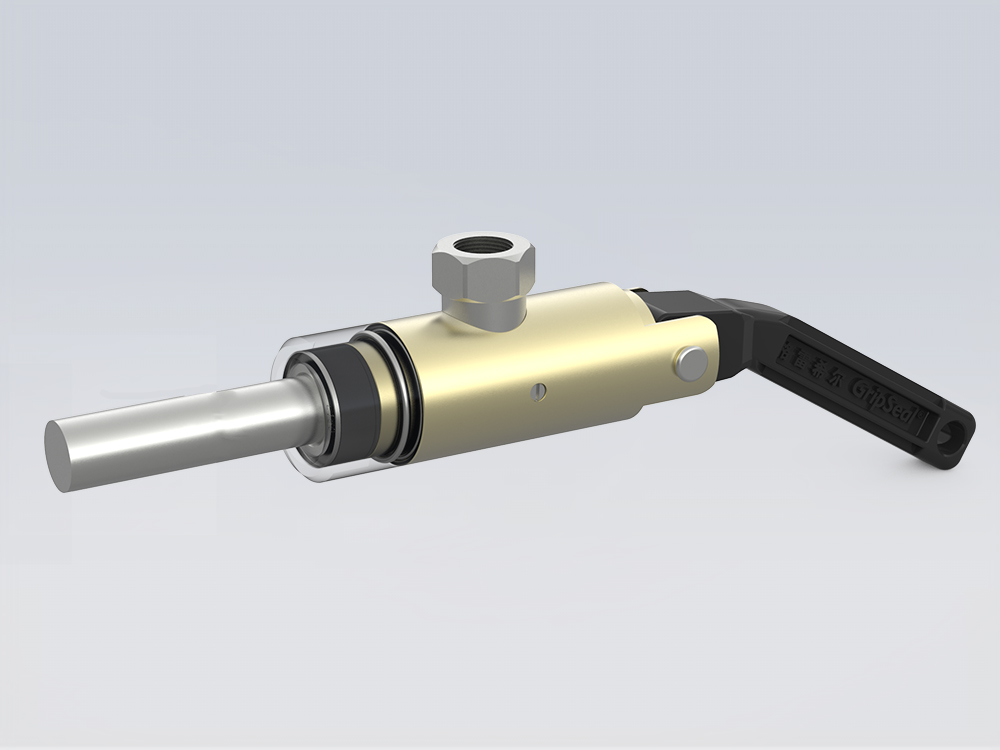

G20A密封接頭操作步驟2

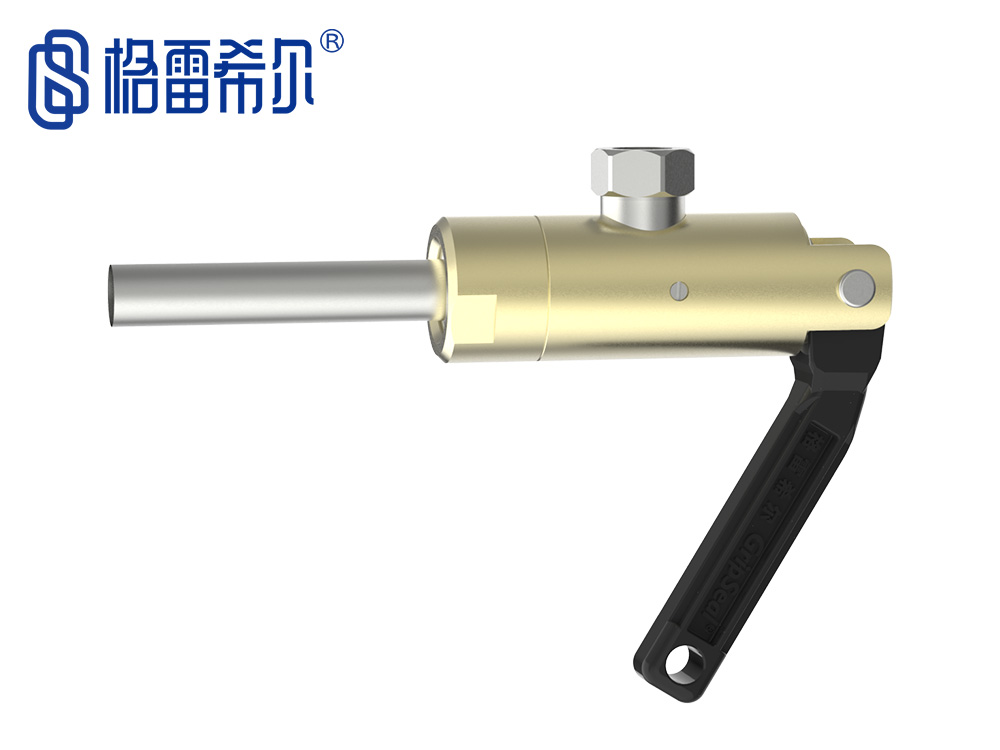

G20A密封接頭操作步驟3

第一步：

將測試管件插入密封接頭的測試口內

第二步：

將測試件插入測試孔底部

第三步：

扳動把手，此時測試件被縮進在測試孔內完成密封

應用案例

Application cases

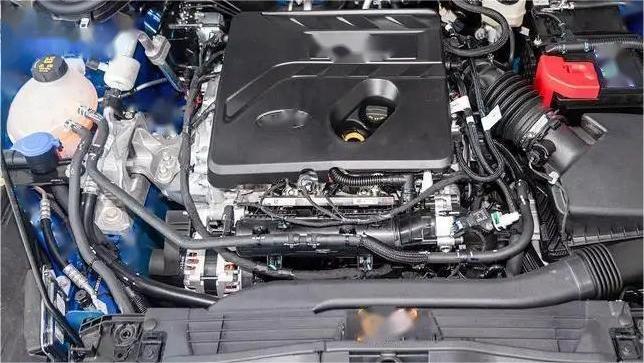

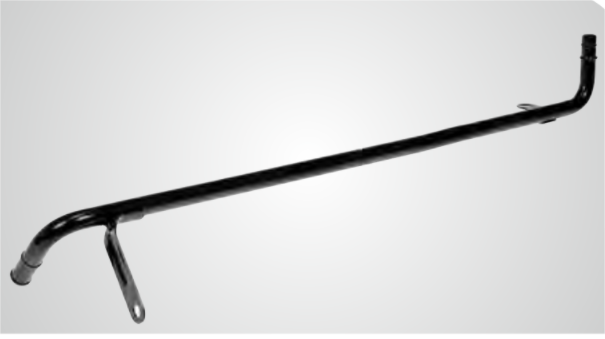

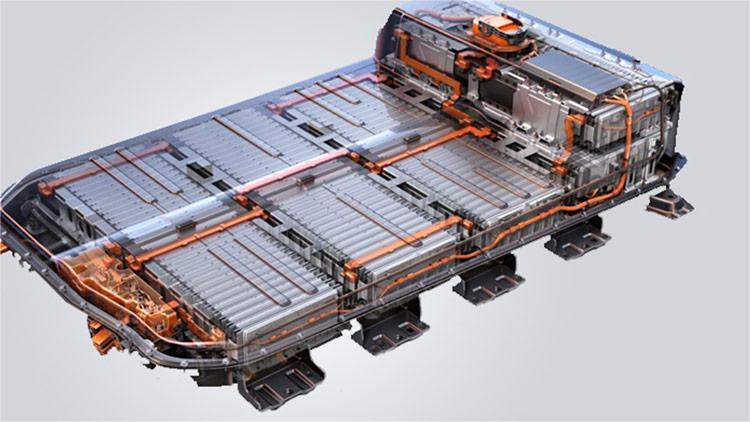

新能源汽車電接口封堵	發動機冷卻水管測試	航空管道測試

規格型號表

Specification and Model Table

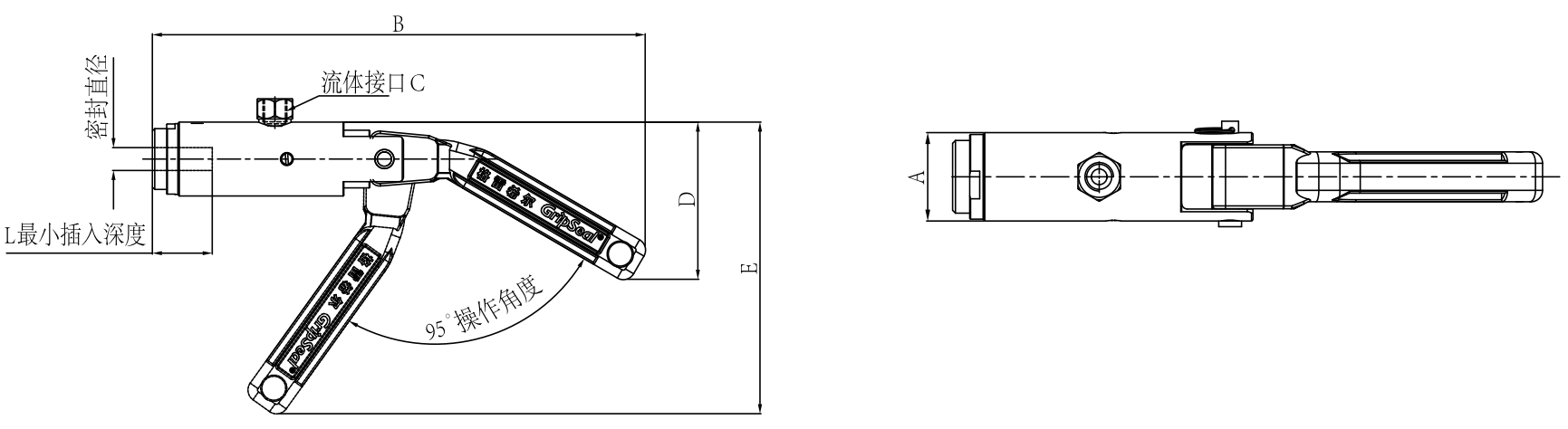

G20A系列平面圖

產品型號	密封直徑	尺寸 A	尺寸 B	尺寸 C	尺寸 D	尺寸 E	插入深度 L	密封圈型號
G20A-0007D	0.8-1.3mm	29.7mm	206.9mm	G1/8	65.7mm	124.4mm	15.4mm	SG20A0007D
G20A-0013D	1.3-2.0mm							SG20A0013D
G20A-0020D	2.0-3.3mm							SG20A0020D
G20A-0025	2.5-4.5mm							SG20A0025
G20A-0045	4.5-6.5mm							SG20A0045
G20A-0065	6.5-8.5mm							SG20A0065
G20A-0075	7.5-9.5mm							SG20A0075
G20A-0085	8.5-10.5mm							SG20A0085
G20A-0095	9.5.5-11.5mm							SG20A0095
G20A-0105	10.5-13.0mm							SG20A0105
G20A-1110	11-13.0mm	37.5mm	214.3mm	G3/8	72.2mm	128.3mm	15.6mm	SG20A1110
G20A-1130	13-15mm							SG20A1130
G20A-1150	15-17mm							SG20A1150
G20A-1160	16-18mm							SG20A1160
G20A-1170	17-19mm							SG20A1170
G20A-1180	18-20mm							SG20A1180
G20A-1190	19-21mm							SG20A1190
G20A-1210	21-23mm							SG20A1210

更多規格型號請咨詢格雷希爾GripSeal銷售人員，除了常規的標準品外，還有強大的定制能力來滿足客戶復雜的管口快速密封連接，從手動連接到自動化，為客戶測試過程提供穩定、可靠、快速地密封。
