自動化集成密封接頭

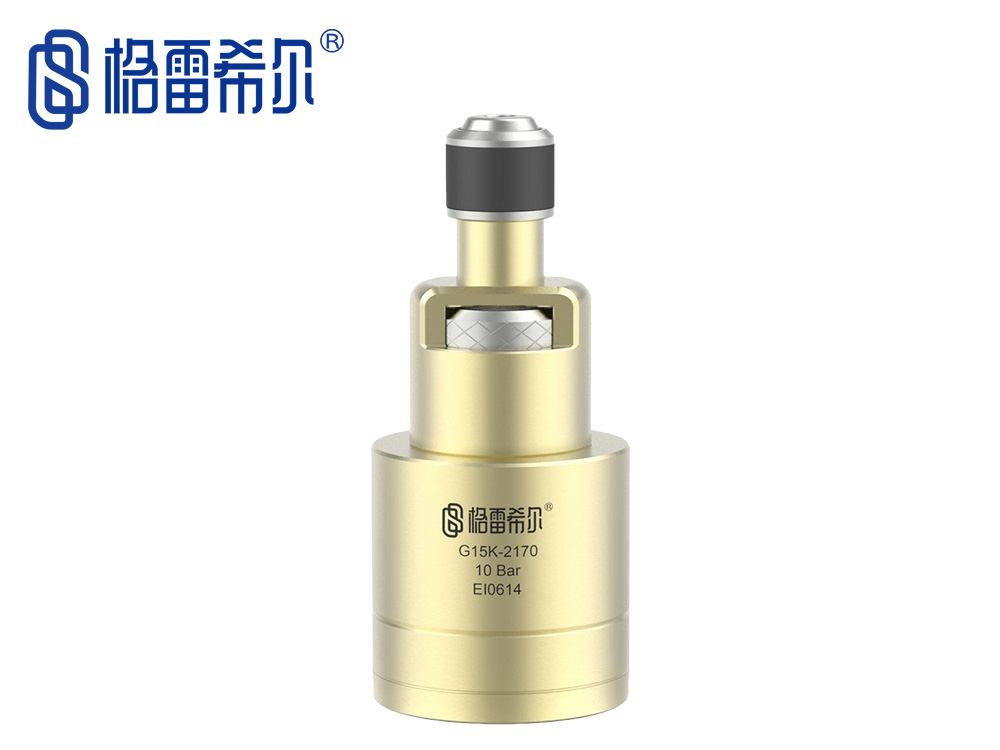

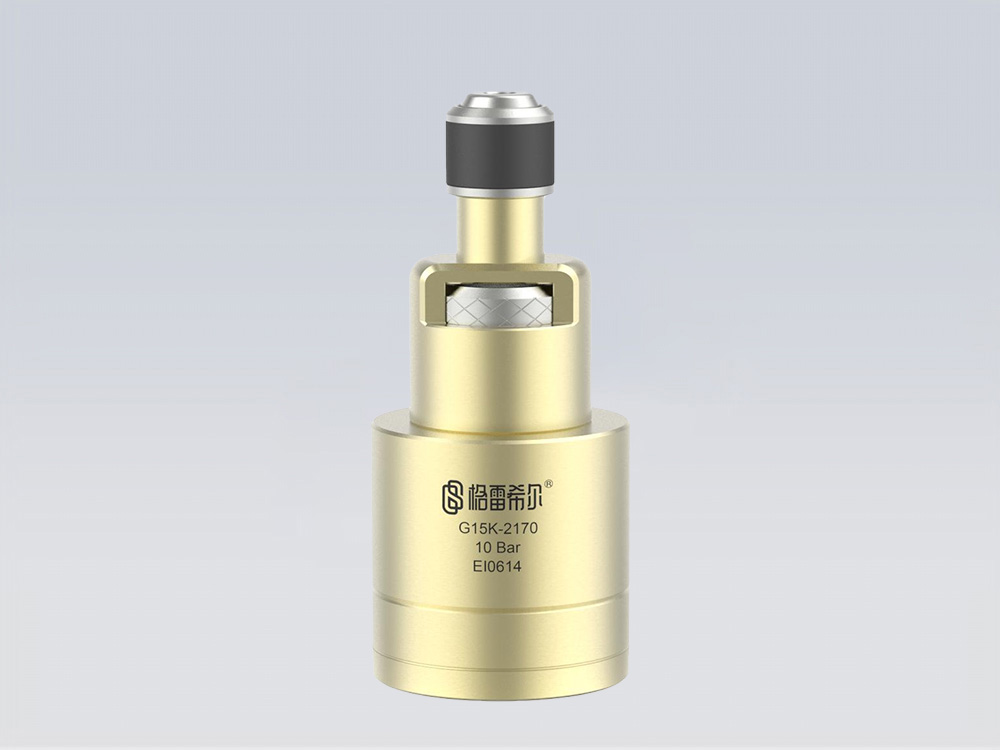

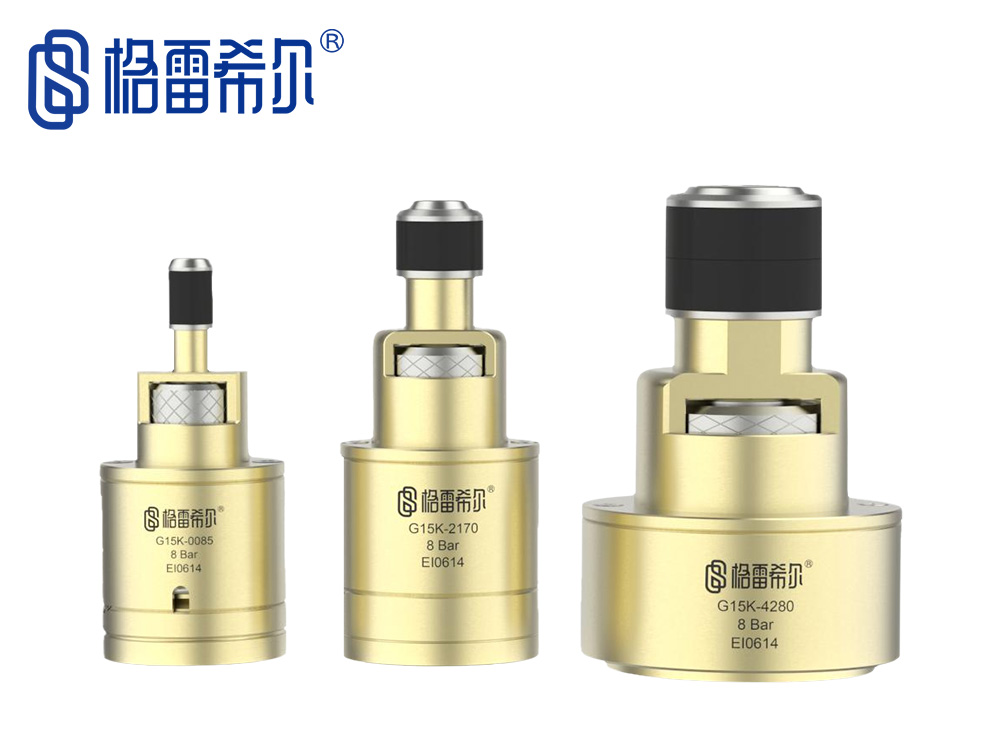

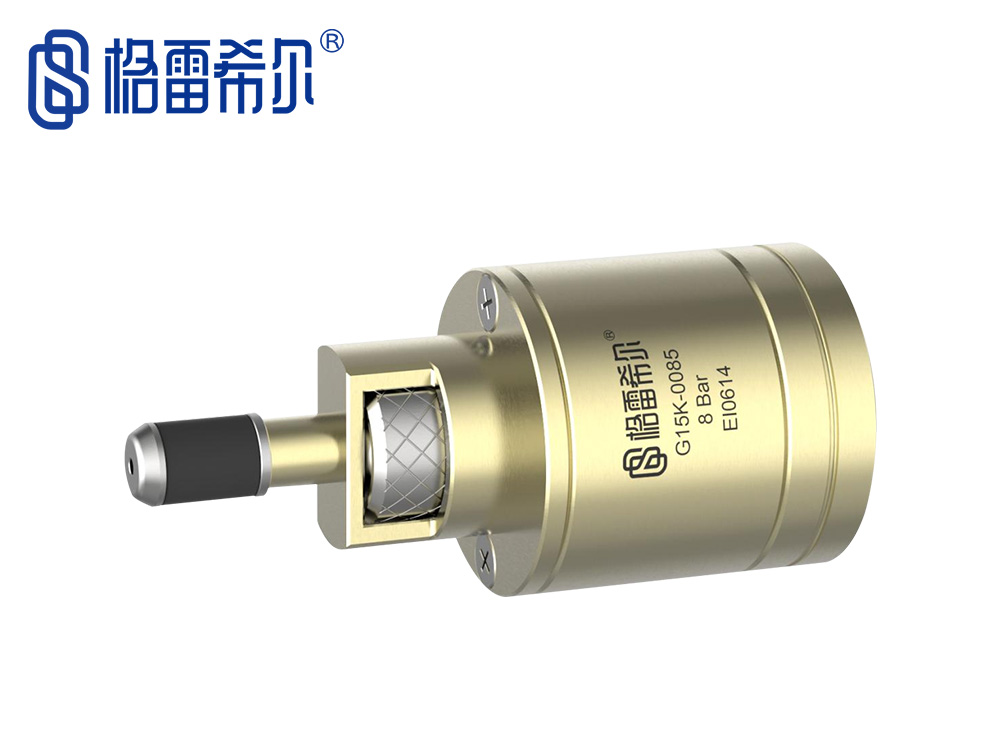

G15K系列密封測試接頭

密封方式：內脹式

密封范圍：8.5mm-35mm

產品分類：自動化集成密封接頭

產品描述：G15K 系列內脹式氣動密封測試接頭，使用氣壓來脹緊密封圈，與幾乎任何類型的連接口建立···

在線訂購

G15K 系列內脹式氣動密封測試接頭，使用氣壓來脹緊密封圈，與幾乎任何類型的連接口建立內部氣密連接，非常適合高產量自動化生產測試，創新的使用了“快速維護技術”，無需拆解接頭，即可快速更換密封圈，使接頭維護時間大大縮短，有效提升生產量。

產品視頻

Product Video

密封連接方案

SEALING CONNECTION SCHEME

	& 通過更有效的測試，降低整體的制造成本
	& 自動化測試，最大化提升產量能力
	& 有效提升測試的穩定性
	& 快速更換密封圈，有效縮短維護時間
	& 與測試孔相連接的部位均為橡膠件，不會對產品造成損傷

產品特點

PRODUCT FEATURES

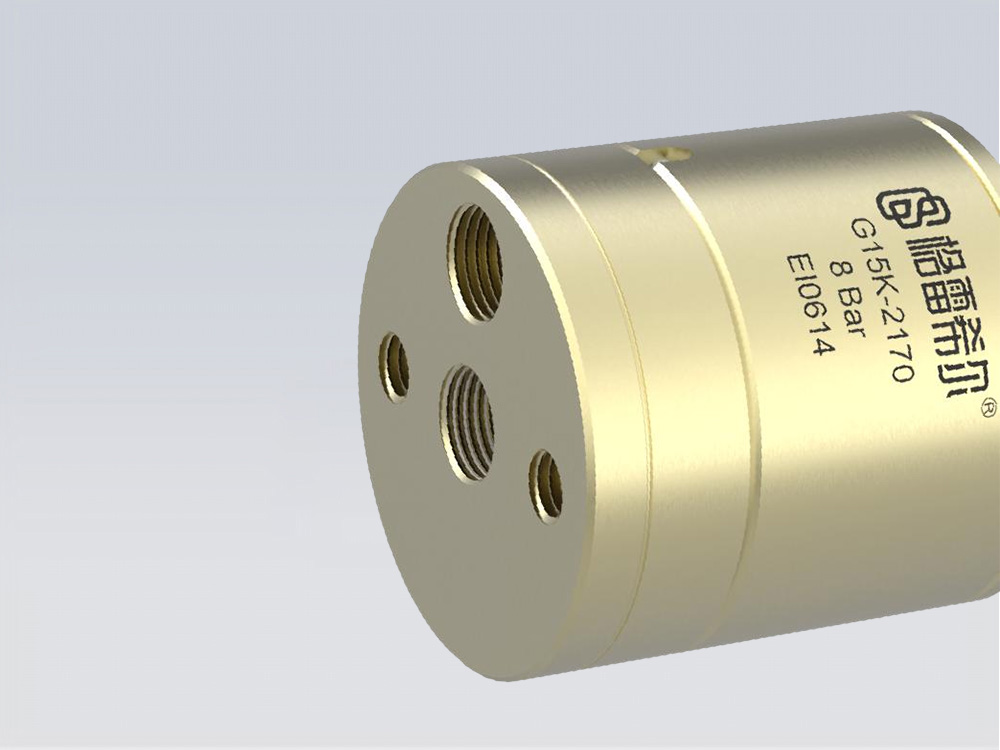

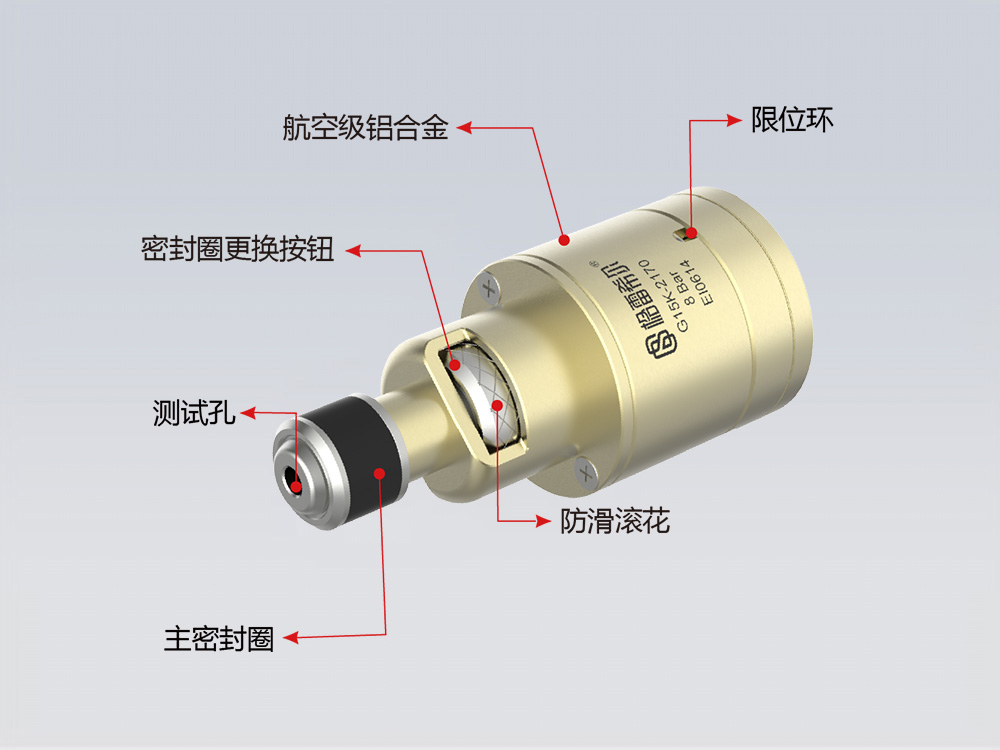

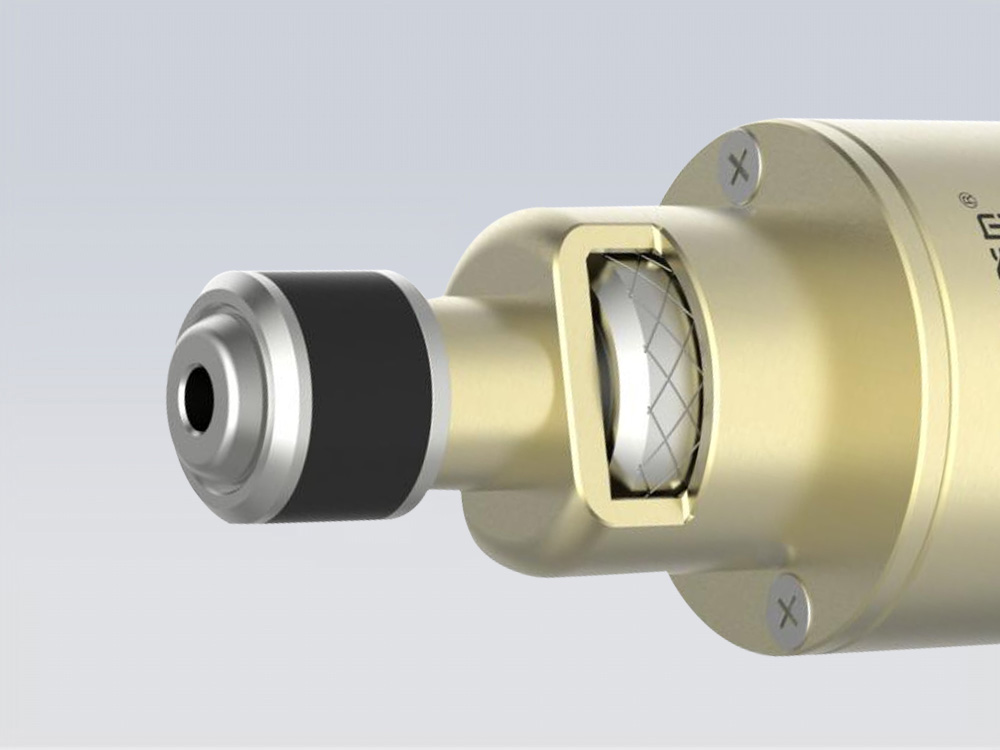

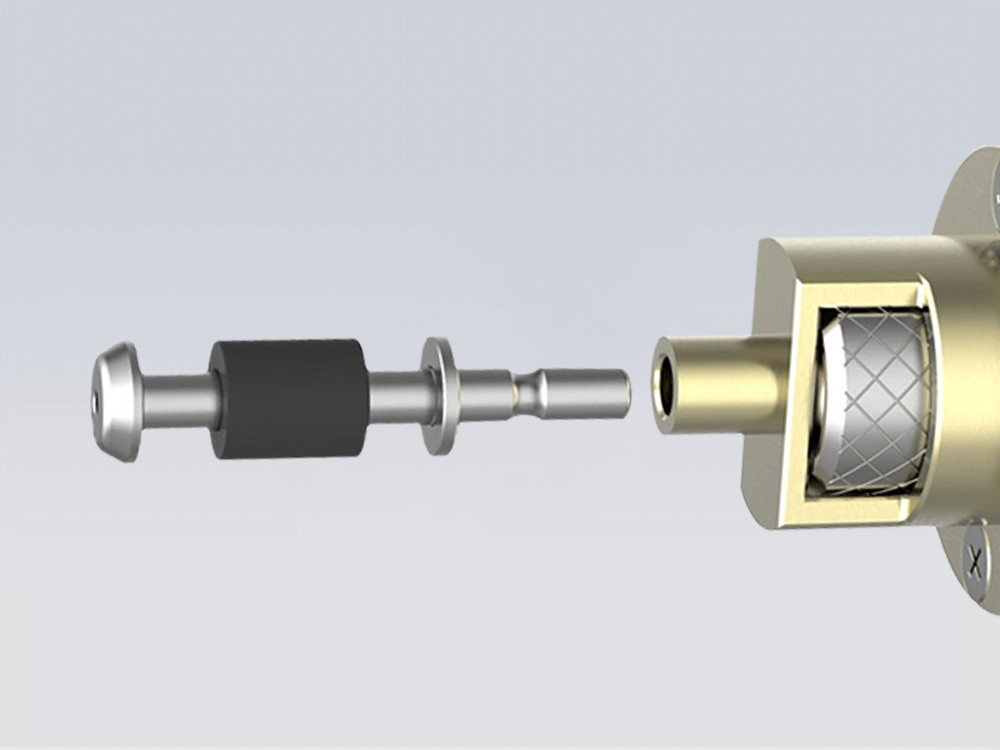

G15K系列的特點

內脹式密封：

使用氣壓來脹緊密封圈膨脹形成密封

快速更換：

密封圈快速更換，降低維護時間

標準螺紋孔：

驅動孔、測試孔、固定孔均采用標準螺紋

體積小巧：

內部結構緊湊，外形小巧，使用范圍廣

密封圈：

多種密封圈材質滿足不同測試場景的需求

產品參數

PRODUCT PARAMETERS

& 操作壓力：從真空到8Bar
& 密封范圍：8.5mm-35mm
& 插入尺寸：1/2號主體15mm，3/4號主體25mm
& 流量接口：M5，G1/8
& 主體材料：鋁合金
& 主密封圈：氯丁/聚氨酯/硅橡膠
& 內密封圈：丁腈橡膠
& 驅動壓力：4-6Bar
& 操作溫度：-20℃至120℃

密封圈更換步驟

HOW TO REPLACE SEAL

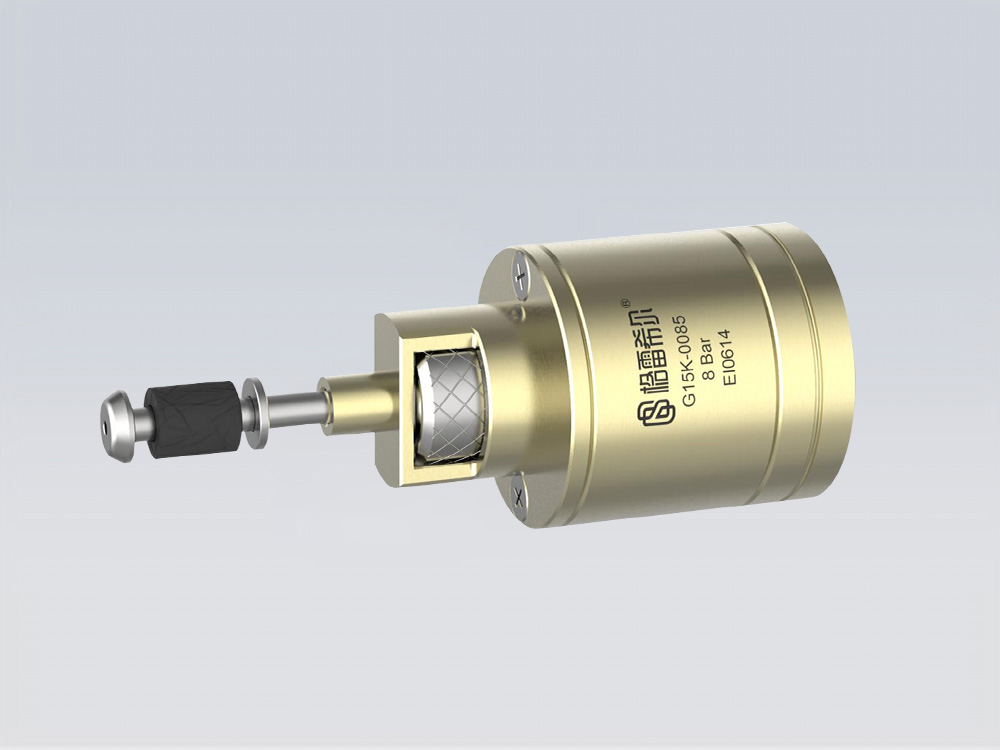

G15K密封圈更換步驟1

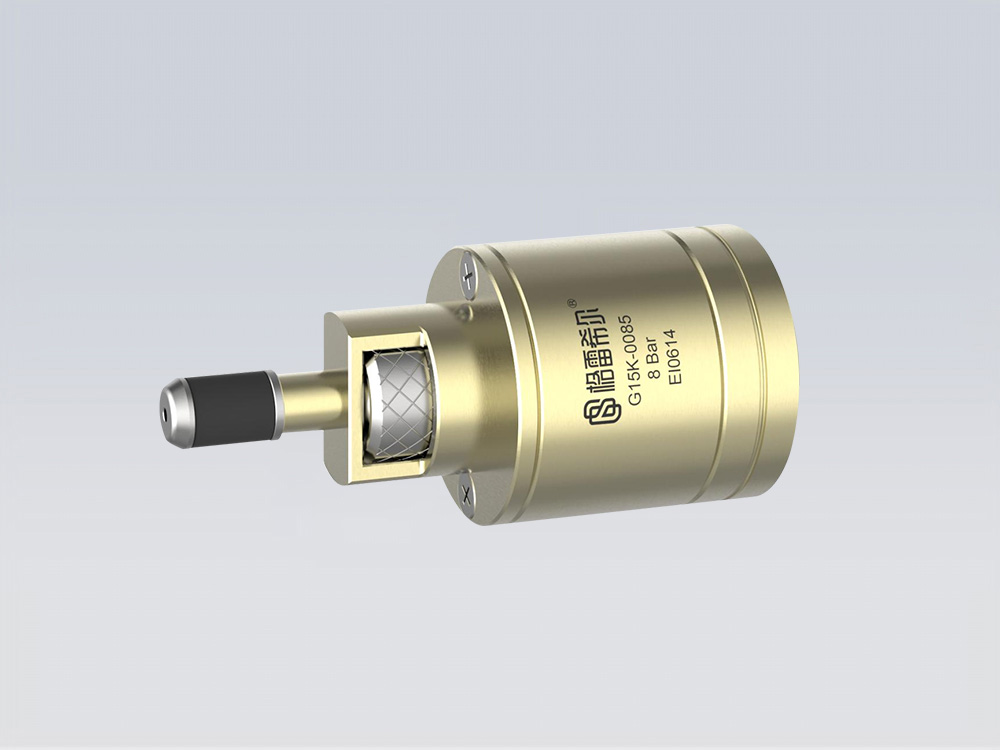

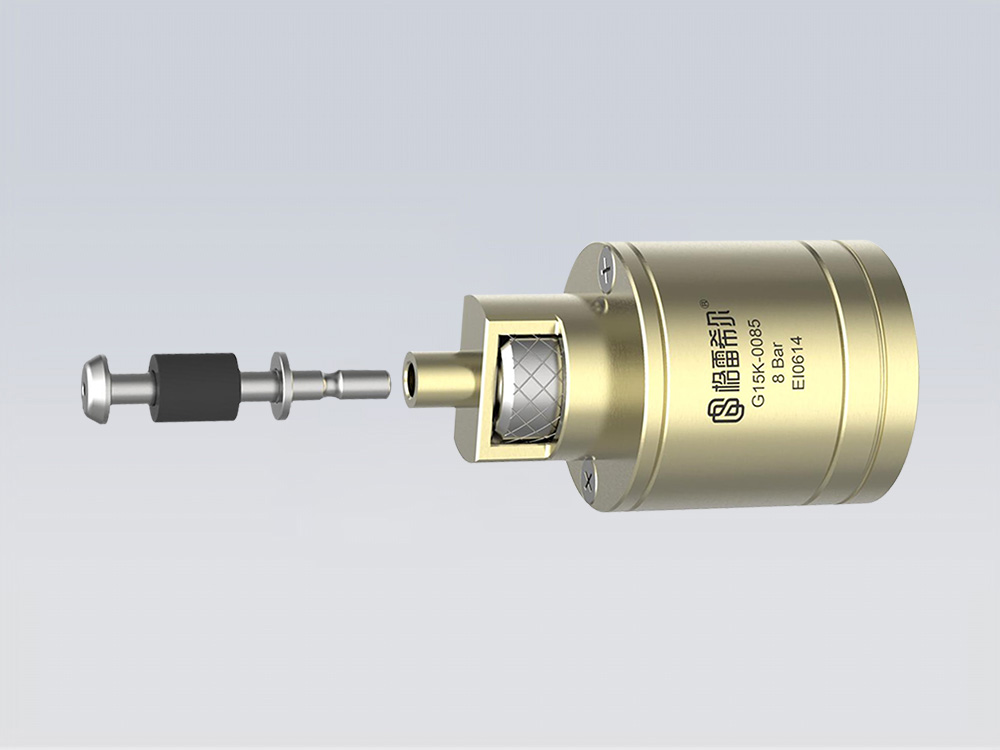

G15K密封圈更換步驟2

步驟1：

按下銀色按鍵，接頭前端會自動彈出，此處注意組件彈起散落

步驟2：

拔出舊密封圈組件，將準備好的新密封圈組件套上去

步驟3：

將套上去的密封圈組件往下按下，當聽見“嘚”聲時即代表已安裝好

應用案例

APPLICATION CASE

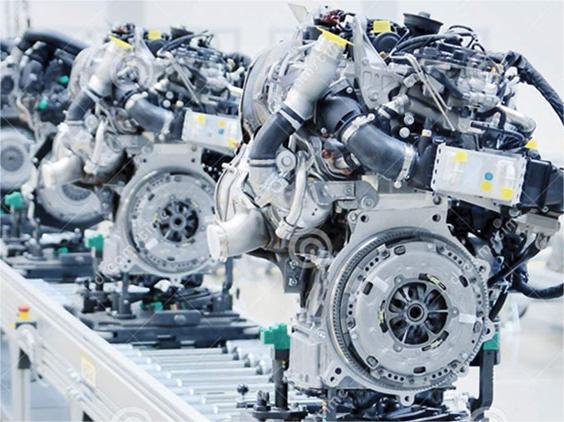

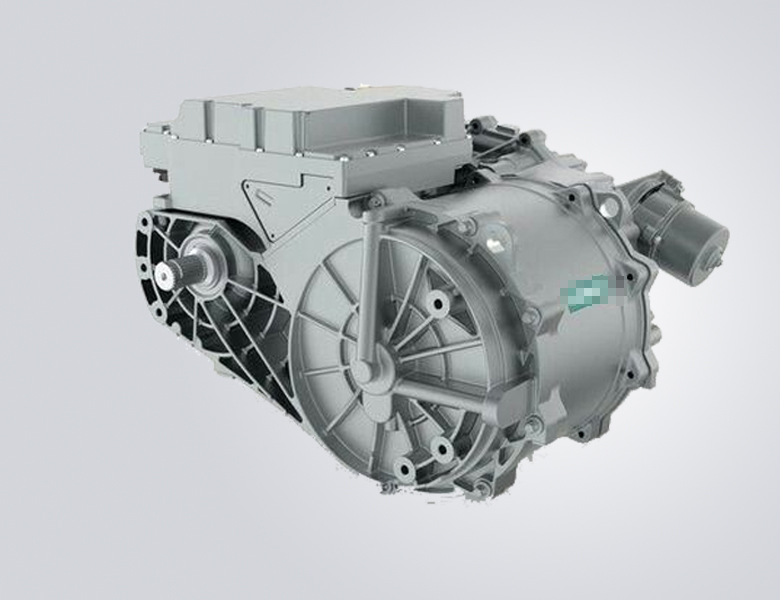

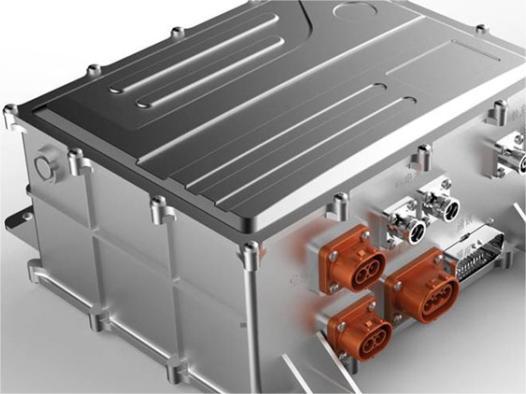

電機控制器	電機水道	發動機總成裝配測試

格雷希爾GripSeal密封測試接頭的各系列產品，可為不同的管型、孔徑、接口、螺紋等提供密封方案，近千種標準型號有現貨供應，并擅長為各類異型管件提供定制方案，為客戶產品的密封測試、運轉測試等提供穩定、便捷的密封連接方法。深入合作的行業有新能源汽車、自動化集成商、制冷、家電、液壓閥門、儀器儀表、航空航天、醫療器械等8大行業。
